太阳能热水器
热管真空管太阳能热水器

热管真空管式太阳能热水器是一种新型的太阳能热水器,也是热效率最高和最有前途的一种太阳能热水器。这种形式的热水器最重要的特点是将太阳光的集热部分安装在真空玻璃管内。

在线咨询

  热管真空管式太阳能热水器是一种新型的太阳能热水器,也是热效率最高和最有前途的一种太阳能热水器。这种形式的热水器最重要的特点是将太阳光的集热部分安装在真空玻璃管内。玻璃管内的真空度约为1%Pa,因此可以利用真空隔热有效地减少热管蒸发段向外界的散热损失。真空管内的闷晒温度可达到250℃,在-25℃的环境温度下不会被冻坏。热管真空管式太阳能热水器又可分为聚光式和非聚光式两种类型。

  非聚光式包括单层玻璃套管和双层玻璃真空管两种结构:

  1、单层玻璃套管热管集热器位于热管玻璃真空管内的热管和平板式热管太阳能热水器的热管形式类似.在热管的两侧焊有两条肋片.并涂有高吸收率低红外发射率的选择性吸收涂层。

  2、双层玻璃真空管热管集热器热管上焊有弧形肋片,热管蒸发段外罩双层玻璃真空管.内层玻璃管的外表面涂选择性吸收涂层作为吸收表面。

  与非聚光式热管真空管太阳能热水器相比聚光式热管真空管太阳能热水器增加了一个聚光器,因此它的集热温度要比非聚光式热管真空管太阳能热水器高.聚光式热管真空管太阳能热水器分为外聚光和内聚光两种。外聚光热管真空管式太阳能热水器复合抛物面案光器(CPC)位于真空玻璃管之外,太阳光照射到CPC反射板上被反射会聚到选择性吸收涂层表面,涂层将光能转化为热能传递给热管,传热流体流经热管冷凝段水套将热量带走。外聚光热管真空管式太阳能热水器会聚比(聚光器开口面积与吸热管表面积之比)较高,集热温度范围为100 ℃-200℃。内聚光热管真空管式太阳能热水器在玻璃真空管内装有复合抛物面反射板。内聚光热管真空管式太阳能热水器会聚比较低,集热温度范围为80℃-120℃。可以将任意角度射入的太阳光聚集到热管上。因此它的集热温度要比非聚光式热管真空管太阳能热水器高。

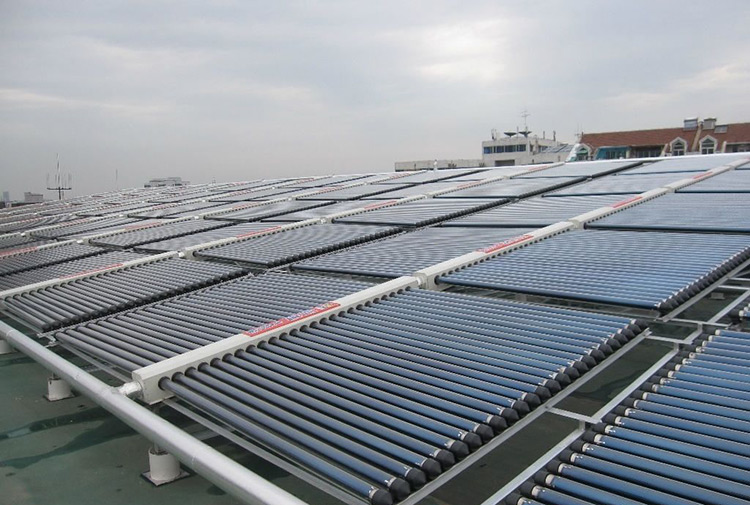

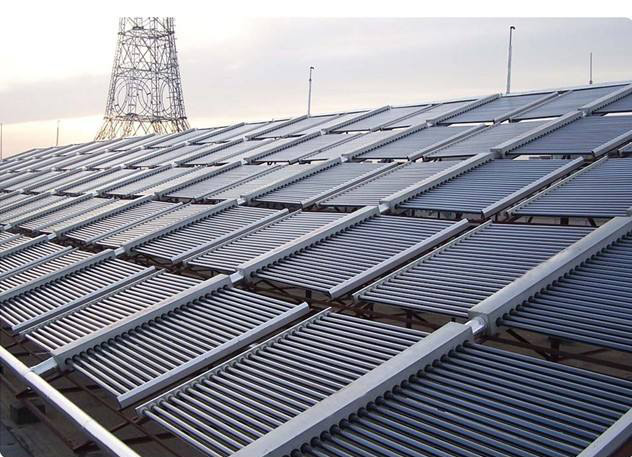

工程案例展示
